Joint d'arbre de pompe à lisier
Joint d'arbre de garniture
Scénarios applicables : structure simple, entretien facile, adapté à l'installation à flux inversé.
Avantages : Économique et facile d'entretien.
Inconvénients : Nécessite l'utilisation d'eau d'étanchéité d'arbre, ce qui entraîne des fuites et des pertes de puissance importantes

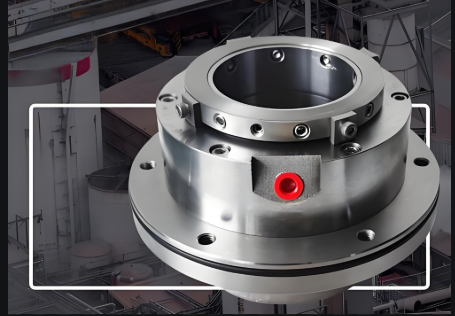

garniture mécanique
Scénarios applicables : Convient aux milieux hautement corrosifs et granulaires ou aux exigences d'étanchéité de haute précision.
Avantages : Bon effet d'étanchéité, faible fuite, longue durée de vie.
Inconvénients : Coût élevé, installation et maintenance complexes.
La fonction principale du joint d'arbre de la pompe à lisier est d'empêcher les fuites de liquide et l'air de pénétrer dans la pompe, tout en empêchant également les particules solides de pénétrer dans la pompe, garantissant ainsi le fonctionnement normal et les performances d'étanchéité de la pompe.
Fonction spécifique
Prévenir les fuites de liquide
En utilisant un dispositif d'étanchéité, le liquide à l'intérieur de la pompe est empêché de fuir du joint d'arbre, évitant ainsi la perte de liquide qui pourrait entraîner une diminution de l'efficacité de la pompe ou une pollution de l'environnement de travail.
Empêcher l'air d'entrer
La structure d'étanchéité peut empêcher l'air extérieur de pénétrer dans la pompe, maintenir une pression stable à l'intérieur de la pompe et empêcher les performances de la pompe d'être affectées par la cavitation ou les fluctuations de pression.
Empêcher l'entrée de particules solides
Le joint d'arbre doit avoir une résistance à l'usure pour empêcher les particules solides présentes dans la boue de pénétrer dans la pompe et de provoquer des dommages à l'équipement ou une défaillance du joint.

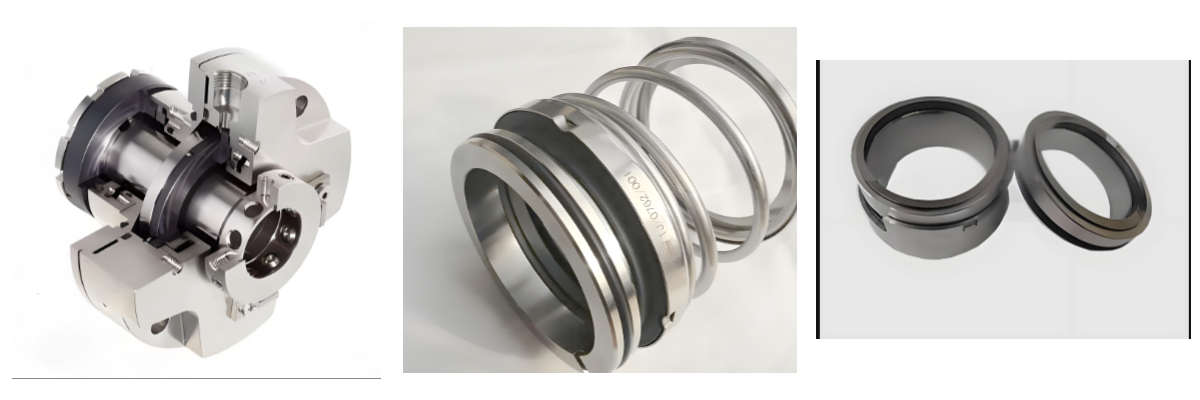

Formes de scellement courantes
Étanchéité de la garniture : L'étanchéité est obtenue grâce au jeu souple et dur entre la garniture et le manchon d'arbre, et il faut ajouter de l'eau d'étanchéité de l'arbre (pression ≥ 1,5 fois la pression de sortie).
Joint de turbine secondaire : utilisant la pression générée par la turbine secondaire pour résister aux fuites de liquide, adapté aux conditions de travail avec une pression de refoulement ≤ 15 % de la pression de sortie

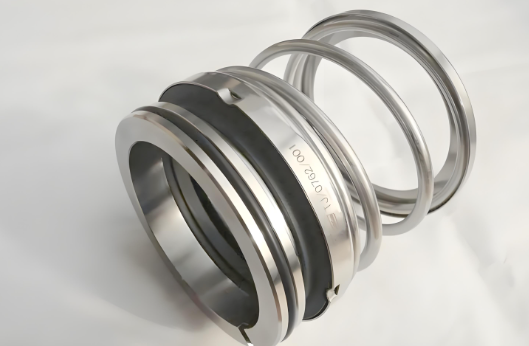

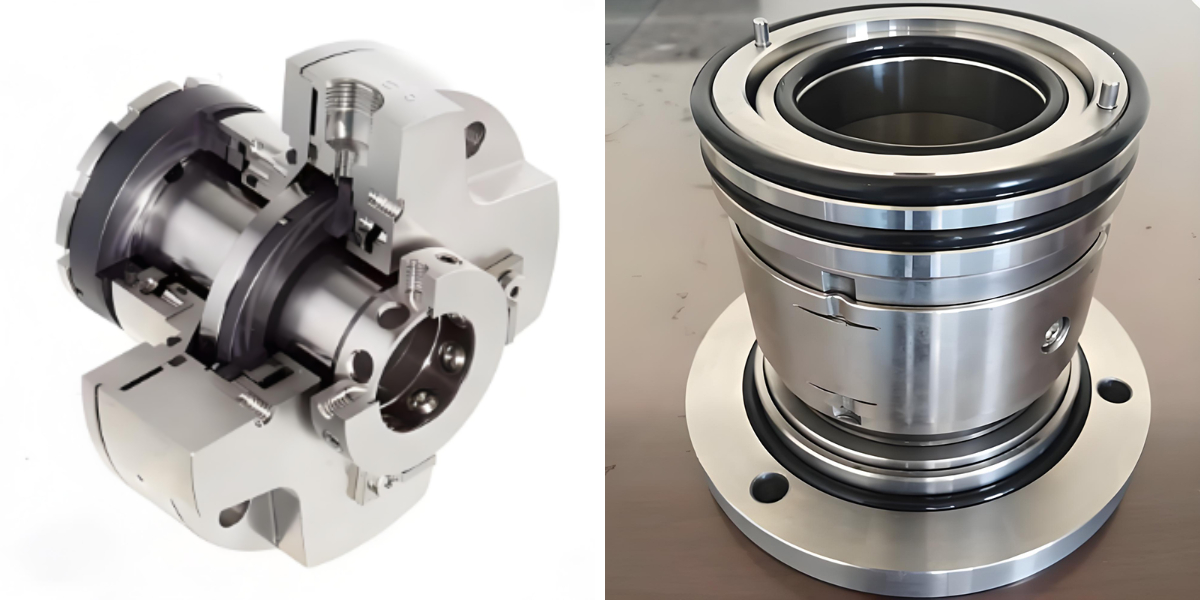

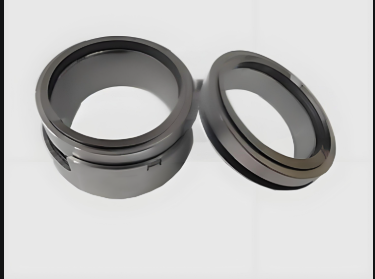

Garniture mécanique : L'étanchéité est obtenue par frottement entre les bagues dynamiques et statiques, et est divisée en types tels que l'injection sans eau (avec une durée de vie d'environ 4 000 heures), le rinçage externe par injection d'eau (avec une durée de vie d'environ 6 000 heures), etc.
