Pompe à double aspiration Bell et Gossett

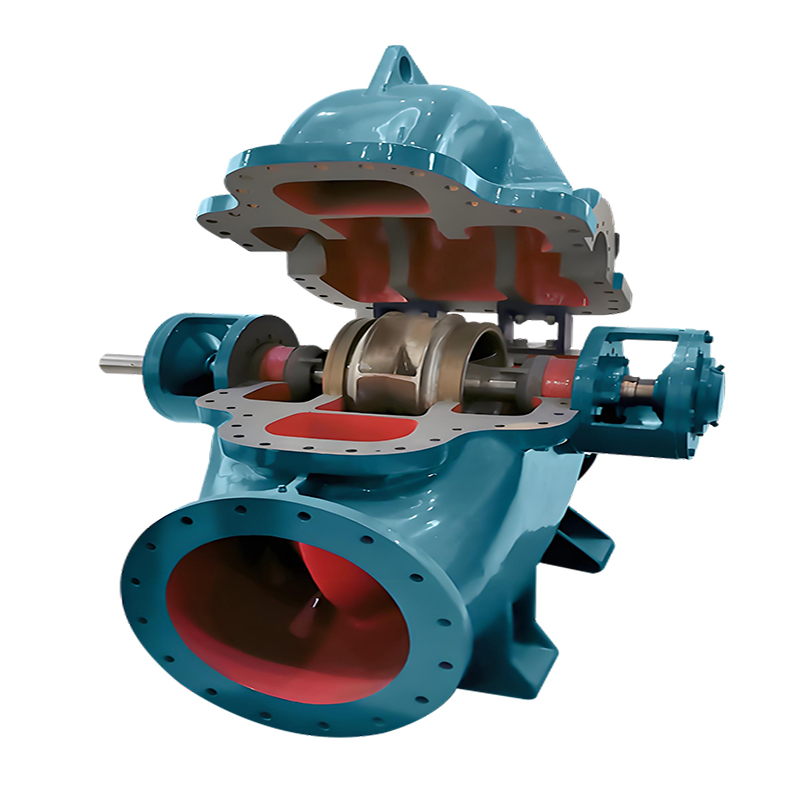

Cela équivaut à deux turbines à simple aspiration de même diamètre fonctionnant simultanément. Le débit peut être doublé pour un même diamètre extérieur de turbine. Le corps de pompe est divisé horizontalement, ce qui facilite l'inspection et la maintenance. De plus, l'entrée et la sortie de la pompe à double aspiration sont orientées dans le même sens et perpendiculaires à l'arbre, ce qui facilite l'agencement et l'installation de la pompe et des conduites d'entrée et de sortie. La structure de la turbine de la pompe à double aspiration est symétrique, sans force axiale et son fonctionnement est relativement stable.

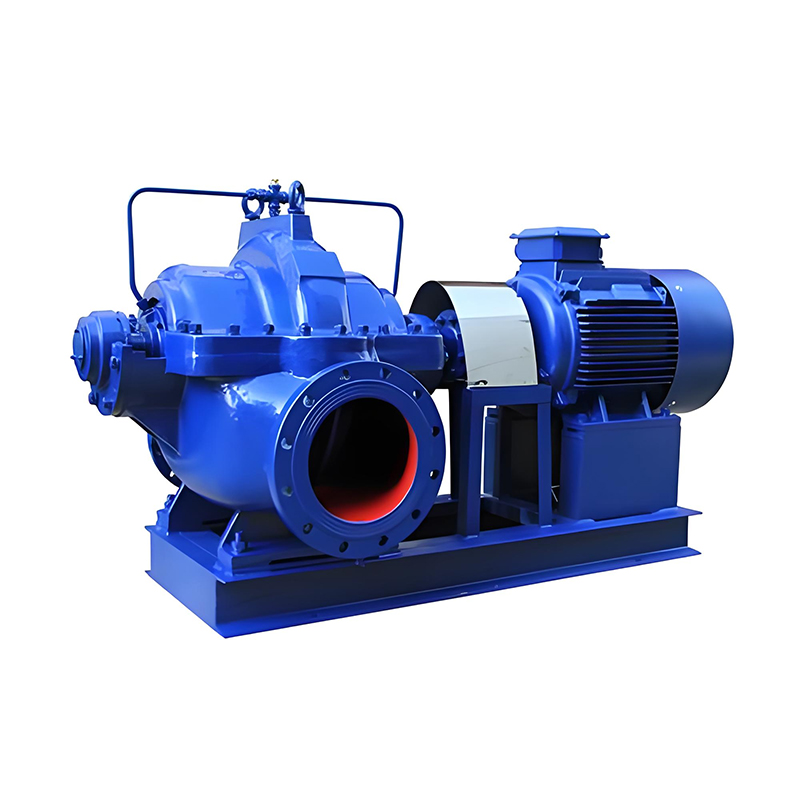

En tant qu'équipement de transport de fluide important dans le domaine industriel moderne, la pompe à double aspiration à centre divisé joue un rôle irremplaçable dans l'irrigation agricole, le drainage urbain, les systèmes de circulation d'eau industriels et d'autres scénarios avec sa structure de conception unique et ses excellentes caractéristiques de performance.Ce type de pompe adopte une conception de structure à centre divisé horizontal, et le boîtier de la pompe est divisé horizontalement le long de l'axe, de sorte que les canalisations d'entrée et de sortie n'ont pas besoin d'être démontées pendant la maintenance, ce qui améliore considérablement la maintenabilité de l'équipement.L'application de matériaux en fonte garantit non seulement la résistance structurelle du corps de la pompe, mais rend également l'équipement plus compétitif sur le marché grâce à un contrôle raisonnable des coûts.En termes de résistance aux chocs, la pompe à double aspiration à centre divisé peut faire face efficacement aux conditions de travail telles que l'effet de coup de bélier et la mutation de charge en optimisant le modèle hydraulique de la roue et en améliorant le système de support de roulement.
Du point de vue du principe de fonctionnement, le principal avantage de la pompe à double aspiration et à centre divisé réside dans la conception de sa roue à double aspiration. Cette structure spéciale permet au liquide d'entrer simultanément des deux côtés de la roue, ce qui non seulement équilibre la force axiale, mais améliore également considérablement les performances d'aspiration et la marge de cavitation de la pompe. D'après les données d'essai réelles, le débit de la pompe à double aspiration à vitesse constante peut atteindre 1,5 à 2 fois celui de la pompe à simple aspiration, ce qui est particulièrement adapté aux projets de distribution d'eau à grand débit. Dans les applications d'irrigation et de drainage, ce débit important, combiné à la conception optimisée de la diffusion en volute, permet de drainer rapidement de grandes quantités d'eau, avec un rendement supérieur de 15 à 20 % à celui des pompes centrifuges traditionnelles. Un projet de conservation de l'eau montre que le système de drainage utilisant la pompe à centre divisé de type XS a permis de réduire le temps de drainage de 36 heures à 22 heures pendant la saison des typhons, confirmant ainsi pleinement son efficacité.
