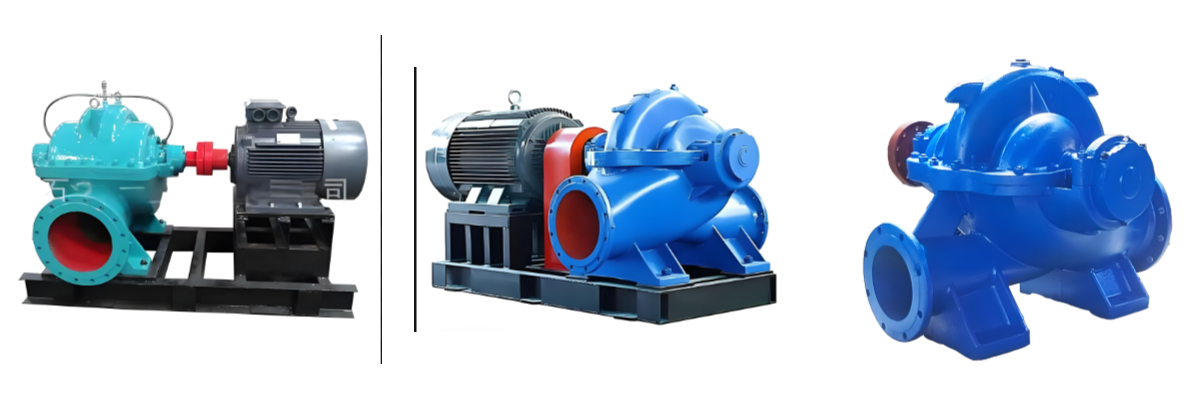

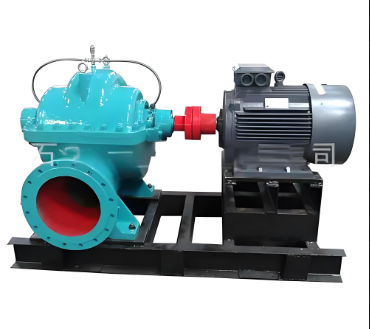

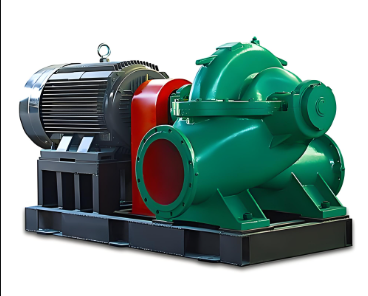

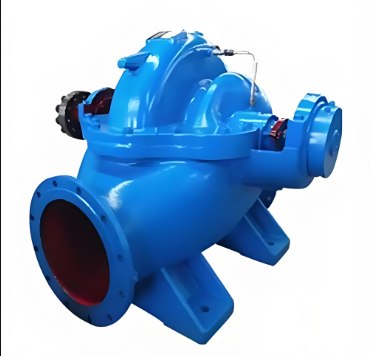

Pompe à double aspiration à haut rendement

Structure compacte : belle apparence, excellente stabilité et installation facile.

Fonctionnement fluide : La roue à double aspiration optimisée minimise la force axiale et présente un profil de pale offrant d'excellentes performances hydrauliques. Le moulage de précision assure une surface intérieure extrêmement lisse du corps de pompe et de la roue, ce qui se traduit par une excellente résistance à la cavitation et un rendement élevé.

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

Une pompe à eau à double aspiration est une pompe centrifuge à haut rendement et à haut débit, dotée d'une entrée d'eau bilatérale. Elle est largement utilisée dans l'approvisionnement en eau des municipalités, la circulation industrielle, l'irrigation agricole et d'autres domaines. Voici une présentation détaillée de sa structure, de ses principes, de ses avantages, de son choix, de son application et de son entretien.

1. Structure de la pompe à eau à double aspiration

Les principales caractéristiques d'une pompe à eau à double aspiration sont ses entrées d'aspiration doubles parfaitement symétriques et sa conception à carter divisé horizontal. Ses principaux composants sont :

Composant Fonction Description

Les entrées d'eau des deux côtés de la turbine à double aspiration assurent des débits élevés et un équilibrage automatique de la force axiale.

Corps de pompe (corps divisé horizontal) : Le corps de la pompe est divisé horizontalement le long de l'axe, permettant un accès facile à la roue et aux joints.

Le support de roulement soutient l'arbre de la pompe, réduisant les vibrations et prolongeant la durée de vie.

Les garnitures mécaniques avec joints d'étanchéité empêchent les fuites et conviennent à divers fluides.

Les raccords à bride d'entrée et de sortie standard facilitent l'installation de la tuyauterie.

Différences avec les pompes à simple aspiration : Les pompes à simple aspiration ont une entrée d'eau d'un seul côté, ce qui entraîne des débits plus faibles et nécessite un équipement supplémentaire pour équilibrer les forces axiales.

2. Principe de fonctionnement d'une pompe à eau à double aspiration

1. Phase d'admission : le liquide pénètre simultanément dans la roue des deux côtés du corps de la pompe.

2. Suralimentation centrifuge : la turbine tourne à grande vitesse et le liquide est entraîné par la force centrifuge pour s'écouler vers le bord extérieur de la turbine, convertissant l'énergie cinétique en énergie de pression.

3. Phase de décharge : Le liquide à haute pression est collecté par la volute et évacué par la sortie.

Auto-équilibrage de la force axiale : la pression d'entrée symétrique des deux côtés réduit la charge du roulement et prolonge la durée de vie.

3. Principaux avantages des pompes à double aspiration

Débit élevé : la structure à double aspiration augmente le débit de 30 à 50 % par rapport aux pompes à simple aspiration.

Convient aux plantes aquatiques et à l'irrigation à grande échelle.

Haute efficacité : faible perte hydraulique, efficacité 3 à 5 % supérieure à celle des pompes à simple aspiration.

Convient aux systèmes industriels à forte demande énergétique.

Faible cavitation : faible vitesse d'entrée et faible NPSHr (tête d'aspiration nette positive requise).

Convient à l'eau à haute température et aux milieux facilement vaporisables.

Les forces axiales auto-équilibrées et à longue durée de vie minimisent l'usure des roulements et des joints.

Convient pour un fonctionnement continu 24h/24 et 7j/7.

La conception du boîtier divisé horizontal permet un entretien sans démontage.
