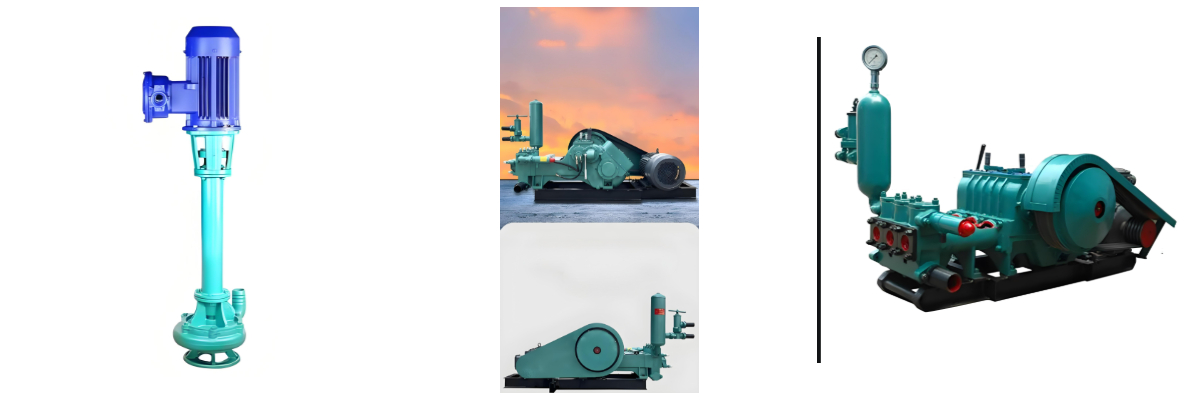

Pompe à ventouse
1. Il peut délivrer une suspension contenant des particules à haute concentration et à viscosité élevée (< 10 000 PaS). 2. Le débit de liquide délivré est stable, sans débordement, pulsation, agitation ni cisaillement de la suspension. 3. La pression de refoulement est indépendante de la vitesse et permet de maintenir une pression de refoulement élevée à faible débit. 4. Le débit est proportionnel à la vitesse et peut être ajusté par un mécanisme de variation de vitesse ou un moteur à régulation de vitesse. 5. Il possède une forte capacité d'auto-amorçage et peut pomper directement le liquide sans installation de vanne de fond. 6. La pompe est inversible et le sens d'écoulement du liquide est modifié par le sens de rotation de la pompe, ce qui est idéal pour les situations où la canalisation doit être rincée en sens inverse. 7. Son fonctionnement est fluide, avec peu de vibrations et de bruit. 8. Sa structure simple est facile à démonter et à entretenir.
La pompe à boue est également un concept courant de pompe au sens large. Différentes régions et habitudes impliquent différents types de pompes. La pompe à boue décrite dans cet article est un type de pompe au sens large : la pompe à boue utilisée dans le domaine du forage pétrolier. En fait, les pompes à eaux usées, les pompes à boues et autres pompes à eau non propre sont parfois appelées pompes à boue. Cet article explique aux lecteurs ce qu'est la pompe à boue dans le domaine du forage.
Une pompe à boue est une machine qui déverse de la boue, de l'eau et d'autres fluides de rinçage dans le trou de forage pendant le forage. Elle est un élément essentiel de l'équipement de forage.
Dans le forage à circulation positive couramment utilisé, il s'agit d'envoyer le milieu de rinçage de surface - eau propre, boue ou fluide de rinçage polymère sous une certaine pression à travers un tuyau haute pression, un robinet et le trou central de la colonne de forage directement au fond du trépan pour atteindre l'objectif de refroidir le trépan, d'éliminer les déblais de roche coupés et de les transporter à la surface.

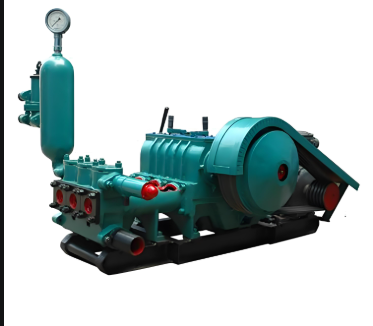

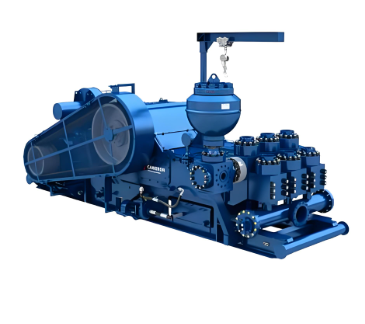

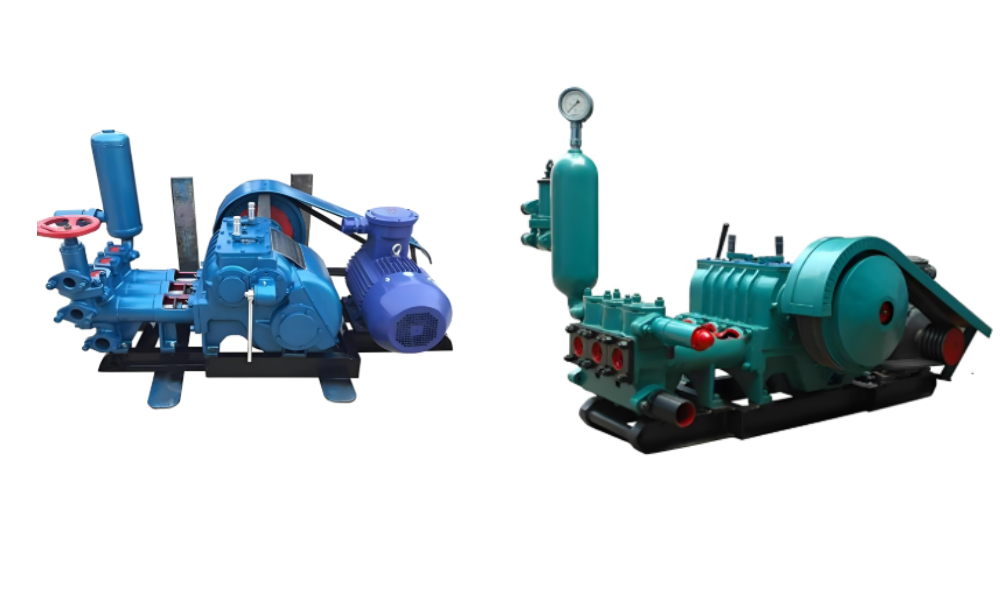

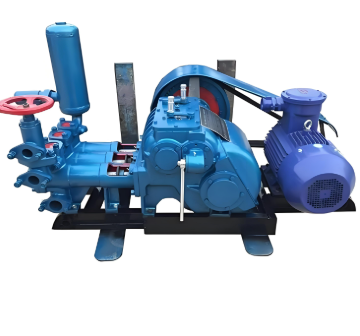

Les pompes à boue les plus couramment utilisées sont à piston ou à plongeur. Le moteur entraîne le vilebrequin de la pompe en rotation, lequel entraîne le piston ou le plongeur en mouvement alternatif dans le cylindre de la pompe via la traverse. L'action alternée des soupapes d'aspiration et de refoulement assure la pressurisation et la circulation du liquide de rinçage.
Les deux principaux paramètres de performance de la pompe à boue sont le déplacement et la pression.
Déplacement
Le déplacement est calculé en litres par minute, en fonction du diamètre du forage et de la vitesse de retour requise du fluide de rinçage depuis le fond du trou. Plus le diamètre du forage est grand, plus le déplacement requis est important. La vitesse de retour du fluide de rinçage est nécessaire pour évacuer à temps les déblais et la poudre de roche découpés par le trépan et les ramener à la surface de manière fiable. Lors du forage de carottes géologiques, la vitesse de retour est généralement d'environ 0,4 à 1,0 mètre par minute.
Pression
La pression de la pompe dépend de la profondeur du forage, de la résistance du canal traversé par le fluide de rinçage et des propriétés du fluide transporté. Plus le forage est profond, plus la résistance de la canalisation est élevée et plus la pression requise est élevée.
Le diamètre et la profondeur du forage nécessitent un ajustement constant de la cylindrée de la pompe. Le mécanisme de la pompe est équipé d'un réducteur ou sa vitesse est réglée par un moteur hydraulique. Afin de mesurer précisément les variations de pression et de cylindrée, des débitmètres et des manomètres doivent être installés sur la pompe à boue afin de permettre aux foreurs de comprendre son fonctionnement à tout moment. Les variations de pression permettent également de déterminer si les conditions du trou sont normales et d'éviter tout accident.
